HSR & HSM – obróbka 3D

(High-Speed Roughing & Finishing)

HSR & HSM – obróbka 3D

Moduły HSR High-Speed Roughing i HSM High-Speed Machining w SolidCAM oferują nowoczesne strategie obróbki 3D, które zapewniają:

płynne trajektorie narzędzia,
minimalizację ruchów jałowych,
maksymalną efektywność i jakość obróbki.

Ścieżki narzędzi są wygładzone nie tylko w trakcie obróbki, ale także podczas wyjazdów z materiału, co pozwala na ciągły i płynny ruch maszyny – kluczowy dla zachowania wysokich posuwów i eliminacji przestoju narzędzia.

To nowy poziom płynności, inteligencji i wydajności w obróbce 3D – idealny do złożonych części, form, matryc, narzędzi oraz elementów lotniczych.

HSR – High-Speed Roughing

Moduł HSR dostarcza potężnych strategii zgrubnej obróbki 3D, w tym:

Contour – zgrubne obróbki konturowe, SolidCAM generuje ścieżkę narzędzia w stylu kieszeni, tworzoną dla zestawu przekrojów wygenerowanych na poziomach Z określonych przez podany parametr krok w dół.
Hatch – strategie równoległe (np. zygzakowe SolidCAM generuje liniowe przejazdy rastrowe dla zestawu przekrojów wygenerowanych na poziomach Z określonych przez podany parametr krok w dół.
Strategia zgrubna Hatch jest zazwyczaj stosowana na starszych maszynach lub do obróbki materiałów miękkich, ponieważ ścieżka narzędzia składa się głównie z odcinków prostoliniowych.
Hybrid Rib-Roughing – strategia została zaprojektowana do obróbki bardzo cienkich ścianek. Takie ścianki wykonane są ze specjalnych materiałów (takich jak tytan czy grafit), dlatego tradycyjne podejście do ich obróbki może być trudne i ryzykowne.
Strategia ta łączy ścieżki narzędzia do zgrubnej i wykańczającej obróbki, tworząc unikalną ścieżkę, która pozwala zachować jak największą sztywność obrabianej części.
Rest Roughing – Strategia zgrubna Rest Roughing określa obszary, gdzie po wcześniejszych operacjach obróbkowych pozostaje nieobrobiony materiał tzw. resztki materiału i generuje ścieżkę narzędzia do obróbki tych właśnie miejsc.
Ścieżka narzędzia jest tworzona w stylu zgrubnej obróbki konturowej. Operacja Rest Roughing wykorzystuje narzędzie o mniejszej średnicy niż to, które było użyte w poprzednich zgrubnych przejściach.
HM Roughing – Strategia zgrubna HM High Material Removal znacząco ogranicza ruchy jałowe, kontrolując ruch narzędzia tak, aby znajdowało się cały czas w obrębie detalu, podążając za wcześniej wykonanymi ścieżkami zamiast szybkiego przejazdu do nowej pozycji. Dodatkowe funkcje optymalizacji ścieżki narzędzia obejmują możliwość automatycznej obróbki jedynie płaskich powierzchni — zamiast dodawania kolejnych poziomów Z do obróbki stref płaskich. Algorytm zgrubny pozwala również na stosowanie dużej szerokości skrawania (większej niż 50% średnicy narzędzia), gdzie algorytm przesunięcia (offset) zapewnia pełne pokrycie obszaru obróbki, dodając płynne przejścia w narożnikach w celu obróbki pozostałych stref. Strategię można łatwo dostosować do różnych trybów pracy: rdzeń, kieszeń i obszary półotwarte. Tryby te oferują różne podejścia do obróbki detalu.

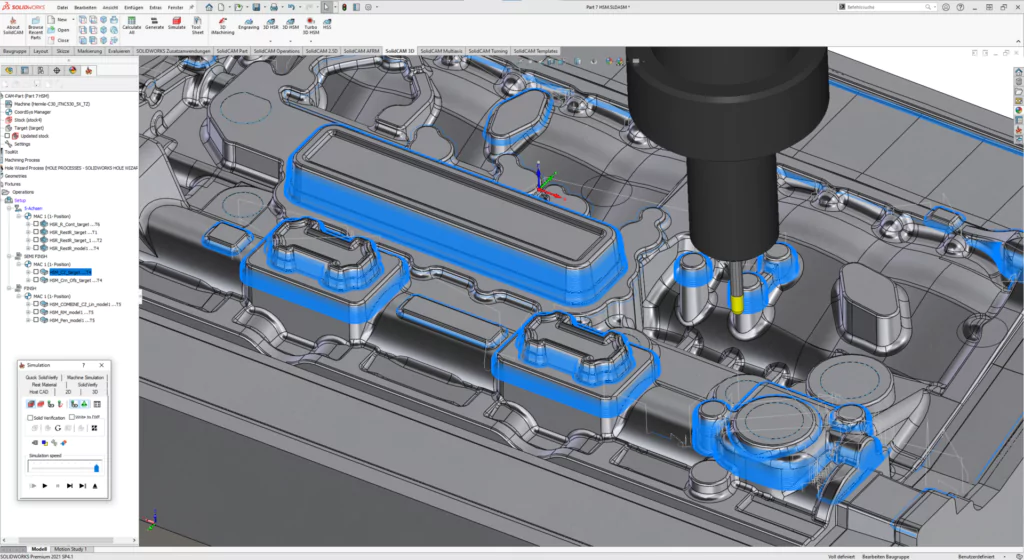

HSM – High – Speed Machining

Moduł HSM to zaawansowane wykańczające obróbki 3D:

Odjazdy od materiału są ograniczane do minimum, ustawiane pod kątem i wygładzane łukami
Minimalizuje przejazdy w powietrzu skracając czas obróbki.
Ścieżki narzędzi są ciągłe, efektywne i zmniejszają obciążenie maszyny, co przekłada się na:
- wyższą jakość powierzchni,
- mniejsze zużycie narzędzi,
- dłuższą żywotność obrabiarek.

Współczesne wymagania produkcyjne sprawiają, że HSM to niezbędne narzędzie w każdej narzędziowni.

Strategie HSM

Obróbka stałym Z
Hybrid stałym Z
Obróbka helikalna
Obróbka płaszczyzn
Obróbka liniowa
Obróbka promieniowa
Obróbka spiralna
Obróbka morficzna
Obróbka przez odsunięcie
Obróbka krawędzi 3D
Obróbka resztek
Contour Rest machining
Stały krok w bok
Obróbka ołówkowa
Obróbka równoległa
Ołówkowa + stały krok w bok
Połącz stałe Z + Obróbka płaszczyzn
Połącz stałe Z + Obróbka liniowa
Połącz stałe Z + stały krok w bok
Połącz stałe Z + Ołówkowa + stały krok w bok

Funkcjonalności HSM

Moduł HSM zawiera unikalne strategie, dzięki którym możliwa jest szybka obróbka z maksymalną jakością:

Unikanie ostrych kątów w ścieżkach narzędzia,
Płynne wjazdy i wyjazdy narzędzia,
Narzędzie pozostaje w kontakcie z materiałem tak długo, jak to możliwe,
Minimalizacja ruchów jałowych,
Dokładna kontrola obszaru roboczego za pomocą m.in:
- silhouette boundaries – granice obszarów wg zarysu detalu,
- cutter contact area boundaries – granice kontaktu narzędzia,
- shallow area boundaries – granice płaskich stref,
- rest area boundaries – obszary z pozostałościami materiału.

Ścieżki HSR/HSM można modyfikować po wygenerowaniu, stosując limity wysokości Z lub określone obszary robocze, aby precyzyjnie kontrolować ruchy narzędzia lub wykluczyć wybrane fragmenty z obróbki.

SolidCAM HSM:

rozwiązanie dla użytkowników wymagających profesjonalnej szybkiej obróbki 3D,
sposób na zwiększenie wydajności także na starszych obrabiarkach – dzięki minimalizacji przejazdów w powietrzu i wygładzonej trajektorii ruchu.

HSM przenosi wydajność frezowania 3D na najwyższy poziom!
